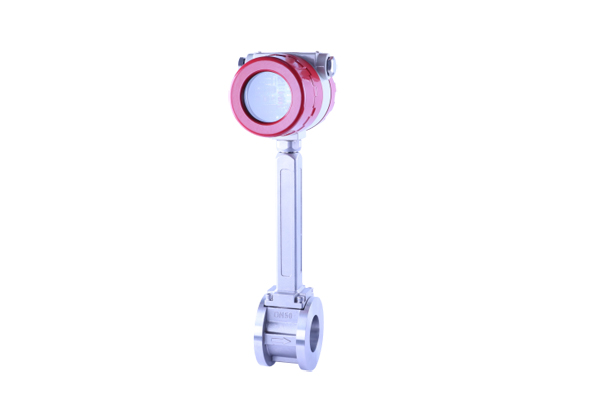

位于浙江蘭溪的克羅托紡織是一家專業從事棉、化纖紡織加工的單位，在其生產流程中，需要使用蒸汽對加工的產品加熱加濕，所以對于蒸汽的計量控制在整個工藝中十分重要。此次應用于現場的渦街流量計是聯測新款抗振式分體渦街流量計，配合聯測品牌的溫度溫度傳感器及壓力變送器，得到溫壓補償數據，從而得出準確的蒸汽流量數據。
說完原理，我們先來整理下安裝需要的配件，包括夾持安裝需要的法蘭，溫度傳感器、壓力變送器固定的螺紋底座，以及壓力變送器降溫用的彎管。

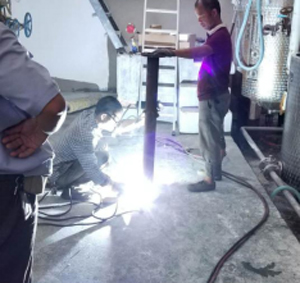

焊接：準備好所有的配件，我們就要開始焊接過程了：將夾持用的法蘭，固定的螺紋底座安裝于管道中。
安裝：焊接完成后，將渦街流量計夾裝在法蘭間，通過螺釘固定夾緊；壓力變送器及溫度傳感器通過螺紋擰入底座。

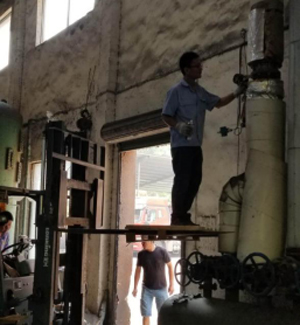

△勞動人民的智慧還是無窮的，現場技術因為高度不夠動用了叉車。

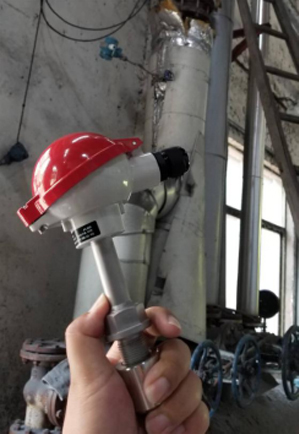

△現場“高顏值”的鎧裝熱電阻馬上就要開始“履行”自己的責任了 接線：通過屏蔽線將渦街流量計的脈沖信號，壓力變送器的模擬信號及溫度傳感器的熱電阻阻值信號連接到流量積算儀。

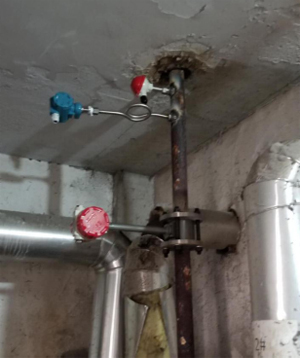

△安裝好的渦街流量計、壓力變送器及溫度傳感器。

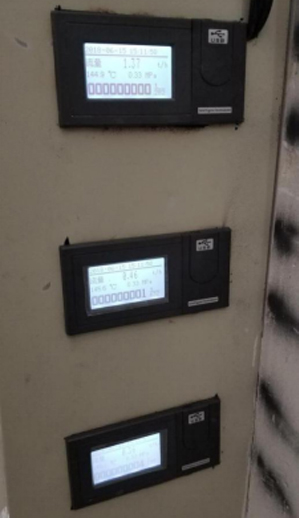

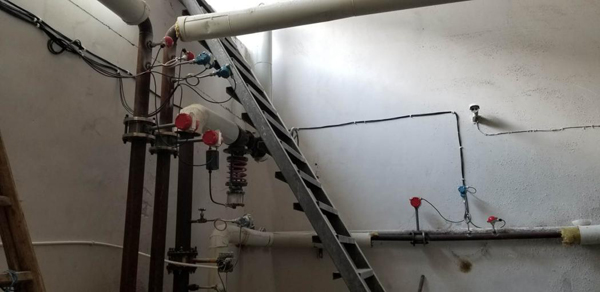

△各個環節上完成接線的設備 調試：最后，就是調試環節，通過溫壓補償?shù)脑O(shè)置，在流量積算儀上就能顯示管道內實時的流量數據，以及累計通過的流量數據。
以上，就是今天工程師帶您看現場的全部內容，希望對您有所幫助。
